首页>产品中心> 高压电机>YRKS系列高压电机>

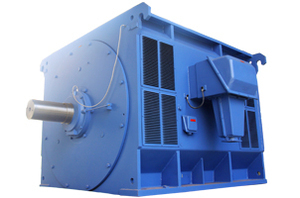

YRKS高压电机,YRKS高压电动机,YRKS电动机

YRKS6kV /10kV高压电机

< 返回

YRKS高压电机,YRKS高压电动机,YRKS电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势：

一、来自沈电团队，确保高压电机质量及工艺



二 、所有高压电机出厂前均做系统的温升及负载实验（实验设备价值6000万以上）



三 、真空浸漆设备及工艺

 采用真空浸漆设备，二次以上浸漆工艺，57年电机浸漆经验，确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态，减少维护次数，维护周期较同类产品延长1.2倍以上；

四 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺，预烘、烘干、保温、精确的温度及时间控制，能有效确保潮气有效排出，绝缘漆合理凝固，成型，确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级；

五 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备，57年调校经验，所有规格转子均经过高精度调校，确保电机低震动，低噪声，减小轴承磨损，确保电机整机可靠性；

六 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承，确保电机低噪音，低震动，高精度，高效率，长寿命和少维护；

七 、全系列使用矽（硅）钢片

全系列直流电机均采用武钢的矽钢片，确保高导磁率，低铁损，功率因数高，电机温升小，过载能力强；

八 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝，机体钢度，强度及可靠性较高于一般电机

 九、全系列使用F级及H级绝缘材料，高压绝缘无短板

全系列采用F级及H级绝缘材料（绝缘漆、绝缘纸、包扎带及绝缘套管等）；

十、全系列使用绝缘漆

全系列采用国内大厂F级及H级漆包线，绝缘丝包线，绝缘扁铜线等。

YRKS高压电机结构特点

YRKS高压电机采用箱式结构，机座由钢板焊接而成，重量轻、刚度好

YRKS高压电机为封闭式结构电机顶部带有空-水冷却器。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠，并经真空压力浸漆使YRKS高压电机具有良好的绝缘性能和机械强度。

YRKS高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式，依电机的转速和功率大小而定。

YRKS高压电机的用途

YRKS高压电机可用于驱动各种通用机械，如：压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YRKS高压电机的标准形式

电压：10000V,6000V，50Hz

防护等级：YRKS系列为IP44或IP54

绝缘等级：F

工作制：S1（连续）

冷却方法：YRKS系列为IC81W

安装形式：IMB3

电机接法：Y（接线盒内三个出线端子，从主轴伸端视之接线盒位于机座右侧）

使用环境

海拔：不超过1000m

环境空气温度：不超过40℃且无严重尘埃，低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体（也可制成湿热或高原地区电动机）

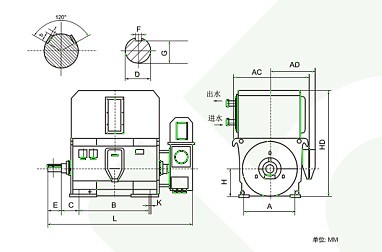

YRKS高压电机安装尺寸





 机座号   安装尺寸 外型尺寸
      A            B            C            D            E      t         b             H            K            AD            HD            L
710 1400 1800  530 200  350 14 51 710 56 1270 2500 4200
800 1600 2000 530 220 350 16 57.1 800 56 1420 2700 4300
900 1800 2240 600 250 410 18 64.5 900 66 1650 2900 4500
1000 2000 2500 600 280 470 20 72.1 1000 66 1800 3200 4600

(1)当采用滑动轴承时，C尺寸偏差不包括轴向窜动。

注：图中尺寸仅供参考，订货时以制造厂提供的外形及安装尺寸图为准。

YRKS高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率（%） 功率因数

转子

最大转

矩倍数

 重量
电压 电流
YRKS710-4 2800 1500 323.3 95.8 0.87 1242 1373 1.8 11800
YRKS710-4 3150 1500 363.3 95.9 0.87 1350 1423 1.8 12300
YRKS710-4 3550 1500 409 96 0.87 1477 1467 1.8 12800
YRKS710-4 4000 1500 460.4 96.1 0.87 1628 1500 1.8 13300
YRKS800-4 4500 1500 517.4 96.2 0.87 1623 1686 1.8 14500
YRKS800-4 5000 1500 574.3 96.3 0.87 1803 1608 1.8 15300
YRKS800-4 5600 1500 642.5 96.4 0.87 2029 1667 1.8 16000
YRKS710-6 2000 1000 236.8 95.6 0.85 1496 824 1.8 11800
YRKS710-6 2240 1000 265.3 95.6 0.85 1663 828 1.8 12300
YRKS710-6 2500 1000 295.7 95.7 0.85 1872 817 1.8 12800
YRKS710-6 2800 1000 331.2 95.7 0.85 2138 797 1.8 13300
YRKS800-6 3150 1000 372.2 95.8 0.85 2141 897 1.8 14500
YRKS800-6 3550 1000 419.1 95.9 0.85 2506 858 1.8 15300
YRKS800-6 4000 1000 471.7 96 0.85 2502 977 1.8 16000
YRKS800-6 4500 1000 530.1 96.1 0.85 3001 908 1.8 16500
YRKS710-8 1800 750 219.7 95 0.83 1071 1036 1.8 12300
YRKS710-8 2000 750 243.8 95.1 0.83 1225 1000 1.8 12800
YRKS710-8 2240 750 272.8 95.2 0.83 1227 1133 1.8 13300
YRKS800-8 2500 750 304.1 95.3 0.83 1239 1139 1.8 14500
YRKS800-8 2800 750 340.3 95.4 0.83 1448 1180 1.8 15300
YRKS800-8 3150 750 377.8 95.5 0.84 1446 1341 1.8 16000
YRKS900-8 3550 750 425.4 95.6 0.84 1576 1376 1.8 18300
YRKS900-8 4000 750 478.8 95.7 0.84 1733 1409 1.8 19300
YRKS900-8 4500 750 538.1 95.8 0.84 1928 1423 1.8 19800
YRKS710-10 1400 600 176.2 94.4 0.81 989 874 1.8 11800
YRKS710-10 1600 600 201.1 94.5 0.81 1113 885 1.8 12300
YRKS710-10 1800 600 226 94.6 0.81 1273 868 1.8 13300
YRKS800-10 2000 600 250.9 94.7 0.81 1429 858 1.8 15000
YRKS800-10 2240 600 280.7 94.8 0.81 1712 797 1.8 16000
YRKS800-10 2500 600 313 94.9 0.81 1708 897 1.8 16500
YRKS900-10 2800 600 345.9 95 0.82 1721 987 1.8 17800
YRKS900-10 3150 600 388.7 95.1 0.82 1914 998 1.8 18800
YRKS900-10 3550 600 437.6 95.2 0.82 2153 997 1.8 20300
YRKS900-10 4000 600 492.5 95.3 0.82 2149 1166 1.8 20800
YRKS1000-10 4500 600 553.5 95.4 0.82 1860 1472 1.8 23000
YRKS1000-10 5000 600 614.4 95.5 0.82 2069 1468 1.8 24500
YRKS1000-10 5600 600 687.4 95.6 0.82 2332 1456 1.8 25500
YRKS710-12 1120 500 147.3 93.8 0.78 876 798 1.8 11800
YRKS710-12 1250 500 164.2 93.9 0.78 975 799 1.8 12300
YRKS710-12 1400 500 183.7 94 0.78 1098 791 1.8 12800
YRKS800-12 1600 500 209.8 94.1 0.78 1105 898 1.8 14000
YRKS800-12 1800 500 235.7 94.2 0.78 1264 881 1.8 15000
YRKS800-12 2000 500 261.6 94.3 0.78 1358 916 1.8 15500
YRKS800-12 2240 500 292.7 94.4 0.78 1471 948 1.8 16000
YRKS900-12 2500 500 322.2 94.5 0.79 1473 1045 1.8 17800
YRKS900-12 2800 500 360.5 94.6 0.79 1607 1073 1.8 18800
YRKS900-12 3150 500 405.2 94.7 0.79 1768 1097 1.8 19300
YRKS1000-12 3550 500 456.1 94.8 0.79 1537 1419 1.8 22000
YRKS1000-12 4000 500 513.4 94.9 0.79 1710 1437 1.8 23000
YRKS1000-12 4500 500 577 95 0.79 1924 1432 1.8 24500
YRKS1000-12 5000 500 640.4 95.1 0.79 2201 1385 1.8 26000
YRKS710-16 630 375 91.2 92.3 0.72 1075 368 1.8 11300
YRKS710-16 710 375 102.5 92.6 0.72 1257 353 1.8 11800
YRKS710-16 800 375 115.3 92.7 0.72 1518 327 1.8 12300
YRKS710-16 900 375 129.6 92.8 0.72 1513 372 1.8 12800
YRKS800-16 1000 375 143.9 92.9 0.72 1087 569 1.8 13500
YRKS800-16 1120 375 160.9 93 0.72 1245 554 1.8 14000
YRKS800-16 1250 375 179.4 93.1 0.72 1256 625 1.8 14500
YRKS800-16 1400 375 200.8 93.2 0.72 1450 595 1.8 15000
YRKS900-16 1600 375 223 93.3 0.74 1336 741 1.8 15800
YRKS900-16 1800 375 250.6 93.4 0.74 1447 771 1.8 16300
YRKS900-16 2000 375 278.1 93.5 0.74 1580 785 1.8 17300
YRKS1000-16 2240 375 311.2 93.6 0.74 1590 864 1.8 18500
YRKS1000-16 2500 375 346.9 93.7 0.74 1750 875 1.8 18500
YRKS1000-16 2800 375 388.2 93.8 0.74 1947 880 1.8 19500



YRKS高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率（%） 功率因数

转子

最大转

矩倍数

 重量
电压 电流
YRKS710-4 2500 1500 177.6 95.6 0.85 1115 1375 1.8 11800
YRKS710-4 2800 1500 198.9 95.6 0.85 1218 1408 1.8 12300
YRKS710-4 3150 1500 223.6 95.7 0.85 1345 1432 1.8 12800
YRKS710-4 3550 1500 251.7 95.8 0.85 1497 1446 1.8 13300
YRKS800-4 4000 1500 280 95.9 0.86 1499 1634 1.8 14500
YRKS800-4 4500 1500 314.7 96 0.86 1686 1626 1.8 15000
YRKS800-4 5000 1500 349.3 96.1 0.86 1802 1692 1.8 15500
YRKS800-4 5600 1500 390.8 96.2 0.86 1935 1768 1.8 16500
YRKS710-6 1800 1000 131.4 95.3 0.83 1649 670 1.8 11800
YRKS710-6 2000 1000 145.8 95.4 0.83 1769 694 1.8 12300
YRKS710-6 2240 1000 163.3 95.4 0.83 1906 723 1.8 12800
YRKS710-6 2500 1000 182.1 95.5 0.83 2066 745 1.8 13300
YRKS800-6 2800 1000 203.9 95.5 0.83 1918 897 1.8 14500
YRKS800-6 3150 1000 226.5 95.6 0.84 2080 932 1.8 15000
YRKS800-6 3550 1000 255 95.7 0.84 2271 962 1.8 15500
YRKS900-6 4000 1000 287 95.8 0.84 1516 1624 1.8 16800
YRKS900-6 4500 1000 322.5 95.9 0.84 1705 1622 1.8 17800
YRKS900-6 5000 1000 358 96 0.84 1952 1564 1.8 18800
YRKS710-8 1400 750 105.6 94.5 0.81 1279 684 1.8 12300
YRKS710-8 1600 750 120.6 94.6 0.81 1502 661 1.8 12800
YRKS710-8 1800 750 135.5 94.7 0.81 1706 652 1.8 13800
YRKS800-8 2000 750 148.5 94.8 0.82 1193 1027 1.8 14500
YRKS800-8 2240 750 166.2 94.9 0.82 1304 1052 1.8 15000
YRKS800-8 2500 750 185.3 95 0.82 1436 1065 1.8 15500
YRKS800-8 2800 750 207.3 95.1 0.82 1594 1072 1.8 16000
YRKS900-8 3150 750 233 95.2 0.82 1440 1345 1.8 18300
YRKS900-8 3550 750 259.1 95.3 0.83 1603 0360 1.8 19300
YRKS1000-8 4000 750 291.7 95.4 0.83 1605 1526 1.8 20500
YRKS1000-8 4500 750 327.8 95.5 0.83 1810 1518 1.8 21000
YRKS1000-8 5000 750 363.8 95.6 0.83 2069 1468 1.8 21500
YRKS710-10 1250 600 97.2 94 0.79 925 836 1.8 11800
YRKS710-10 1400 600 108.7 94.1 0.79 1059 813 1.8 12300
YRKS710-10 1600 600 124.1 94.2 0.79 1063 940 1.8 12800
YRKS800-10 1800 600 139.5 94.3 0.79 1289 866 1.8 15000
YRKS800-10 2000 600 154.8 94.4 0.79 1419 872 1.8 15500
YRKS800-10 2240 600 173.2 94.5 0.79 1581 875 1.8 16500
YRKS900-10 2500 600 190.7 94.6 0.80 1595 960 1.8 18300
YRKS900-10 2800 600 213.4 94.7 0.80 1797 951 1.8 18800
YRKS1000-10 3150 600 236.8 94.8 0.81 1556 1232 1.8 20500
YRKS1000-10 3550 600 266.6 94.9 0.81 1780 1209 1.8 21500
YRKS710-12 900 500 73.3 93.3 0.76 810 696 1.8 12300
YRKS710-12 1000 500 81.3 93.4 0.76 911 683 1.8 12800
YRKS710-12 1120 500 91 93.5 0.76 1043 665 1.8 13300
YRKS800-12 1250 500 101.5 93.6 0.76 912 853 1.8 14500
YRKS800-12 1400 500 113.5 93.7 0.76 1045 829 1.8 15500
YRKS800-12 1600 500 129.6 93.8 0.76 1223 811 1.8 16500
YRKS900-12 1800 500 143.7 93.9 0.77 1224 903 1.8 17300
YRKS900-12 2000 500 159.5 94.0 0.77 1336 919 1.8 18300
YRKS900-12 2240 500 178.5 94.1 0.77 1471 933 1.8 18800
YRKS1000-12 2500 500 199 94.2 0.77 1280 1197 1.8 20500
YRKS1000-12 2800 500 222.6 94.3 0.77 1423 1203 1.8 21500
YRKS1000-12 3150 500 247 94.4 0.78 1603 1199 1.8 23000
YRKS1000-12 3550 500 278.1 94.5 0.78 1834 1177 1.8 24500
YRKS710-16 500 375 44.8 92.1 0.70 960 329 1.8 11800
YRKS710-16 560 375 50.1 92.2 0.70 1040 341 1.8 12300
YRKS710-16 630 375 56.3 92.3 0.70 1133 351 1.8 12800
YRKS710-16 710 375 63.4 92.4 0.70 1248 359 1.8 13300
YRKS800-16 800 375 70.3 92.5 0.71 776 652 1.8 14500
YRKS800-16 900 375 79.0 92.6 0.71 864 655 1.8 15000
YRKS800-16 1000 375 87.7 92.7 0.71 972 646 1.8 16000
YRKS800-16 1120 375 98.1 92.8 0.71 1113 629 1.8 17000
YRKS900-16 1250 375 109.4 92.9 0.71 1316 584 1.8 18300
YRKS900-16 1400 375 122.4 93 0.71 1451 593 1.8 19300
YRKS900-16 1600 375 139.7 93.1 0.71 1612 610 1.8 20300
YRKS1000-16 1800 375 154.9 93.2 0.72 1476 754 1.8 21500
YRKS1000-16 2000 375 171.9 93.3 0.72 1640 752 1.8 22500
YRKS1000-16 2240 375 192.3 93.4 0.72 1848 745 1.8 23500
YRKS1000-16 2500 375 214.4 93.5 0.72 2097 727 1.8 24500
