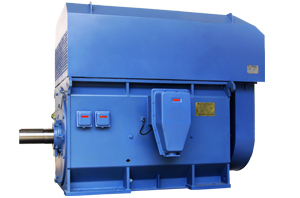

YKS高压电机,10kV高压电机,高压水冷电动机

YKS10kV高压电机

< 返回

YKS高压电机,10kV高压电机,高压水冷电动机采用真空浸漆和先进的烘干设备,高精度调校转子动平衡,57年电机浸漆经验,工艺先进,具有高效率,噪声低,振动小,运行可靠,安装维护方便等优点.电动机的功率等级,安装尺寸,电气性能均符合国家标准GB755及IEC标准的有关规定。

  • 详细介绍



立新电机高压电机优势:

一、来自沈电的专家团队,确保高压电机质量及工艺



 所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)



三 真空浸漆设备及工艺

 采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

 、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

 、转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

 、使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

 、全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

 、高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

 九全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用国内大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

YKS高压电机结构特点

YKS高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 YKS高压电机为封闭、电机顶部带有的空-水冷却器的笼型异步电机。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YKS高压电机具有良好的绝缘性能和机械强度。

YKS高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YKS高压电机的用途

YKS高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YKS高压电机的标准形式

电压:10000V,50Hz

防护等级:YKS系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YKS系列为IC81W

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

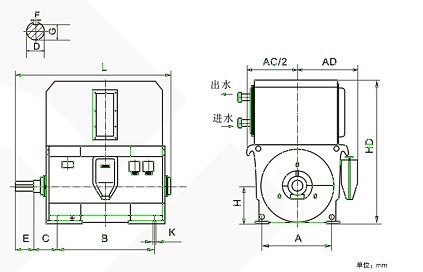

YKS高压电机安装尺寸



 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G            H            K            AC            AD            HD            L
450 2   800    1120    400    90    170    25    81    450    35    1420    1100    2150    2340
4 355 110 28 100 2180
6 210
500 2 900 1250 560 100 90 500 42 1600 1150 2500 2790
4 475 120 32 109 2550
6-10 130 250 119
560 2 1000 1400 560 560 1800 1250 2550 3020
4 500 150 36 138 2900
6-12 160 300 40 147
630 2 1120 1600 560 140 250 36 128 630 48 2000 1300 2850 3220
4 530 170 300 40 157 3100
6-12 180 45 165

 (1)当采用滑动轴承时,C尺寸偏差为±4.0不包括轴向窜动量。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

YKS高压电机技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

堵转电

流倍数

堵转转

矩倍数

最大转

矩倍数

YKS4501-2 350 3000 25.1 93.8 0.87 7.0 0.6 1.8
YKS4502-2 400 28.2 94.1
YKS4503-2 450 31.7 94.3
YKS4504-2 500 35.1 94.4
YKS4505-2 560 39.3 94.5
YKS4506-2 630 44.2 94.6
YKS5001-2 710 49.2 94.7 0.88
YKS5002-2 800 55.3 94.8
YKS5003-2 900 62.2 94.9
YKS5004-2 1000 69.1 95.0
YKS5005-2 1120 77.2 95.2
YKS5601-2 1250 85.0 95.4 0.89
YKS5602-2 1400 95.1 95.5
YKS5603-2 1600 108.6 95.6
YKS6301-2 1800 120.6 95.7 0.90
YKS6302-2 2000 133.9 95.8
YKS6303-2 2240 149.7 96.0
YKS4501-4 355 1500 25.5 93.3 0.86 7.0 0.7 1.8
YKS4502-4 400 28.7 93.5
YKS4503-4 450 32.2 93.9
YKS4504-4 500 35.5 94.5
YKS4505-4 560 39.9 94.2
YKS4506-4 630 44.8 94.4
YKS5001-4 710 49.6 95.0 0.87
YKS5002-4 800 55.8 95.1
YKS5003-4 900 62.0 95.2 0.88
YKS5004-4 1000 98.8 95.3
YKS5005-4 1120 77.0 95.4
YKS5601-4 1250 84.9 95.5 0.89
YKS5602-4 1400 92.9 95.7
YKS5603-4 1600 108.3 95.8
YKS6301-4 1800 121.7 95.9 0.6
YKS6302-4 2000 135.1 96.0
YKS6303-4 2240 151.2 96.1
YKS4503-6 315 1000 23.9 92.8 0.82 6.0 0.7 1.8
YKS4504-6 355 26.5 93.1 0.83
YKS4505-6 400 29.8 93.3
YKS4506-6 450 33.5 93.5
YKS5001-6 500 37.0 93.9
YKS5002-6 560 40.9 94.1 0.84
YKS5003-6 630 45.9 94.4
YKS5004-6 710 51.6 94.6
YKS5005-6 800 58.1 94.7 0.84 6.0 0.7 1.8
YKS5601-6 900 64.4 94.9 0.85
YKS5602-6 1000 71.4 95.1
YKS5603-6 1120 79.8 95.3
YKS5604-6 1250 88.0 95.4 0.86
YKS6301-6 1400 98.2 95.7 0.6
YKS6302-6 1600 112.1 95.8
YKS6303-6 1800 126.0 95.9
 YKS5001-8 315 750 19.6 92.8 0.77 6.0 0.6
YKS5002-8 355 28.6 93.1
YKS5003-8 400 31.8 93.2 0.78
YKS5004-8 450 35.7 93.4
YKS5005-8 500 39.0 93.8 0.79
YKS5006-8 560 43.6 93.9 1.8
YKS5601-8 630 47.0 94.4 0.82
YKS5602-8 710 52.8 94.6
YKS5603-8 800 59.5 94.7
YKS5604-8 900 66.8 94.8
YKS6301-8 1000 73.2 95. 0.83
YKS6302-8 1120 81.8 95.2
YKS6303-8 1250 91.8 95.3
YKS5003-10 280 600 20.8 92.4 0.74 5.5 0.7
YKS5004-10 315 26.5 92.6
YKS5005-10 355 29.4 92.8 0.75
YKS5006-10 400 33.1 93.0
YKS5601-10 450 36.2 93.2 0.77 6.0
YKS5602-10 500 40.1 93.4
YKS5603-10 560 44.3 93.5 0.78
YKS5604-10 630 49.8 93.7
YKS5605-10 710 56.0 93.9
YKS6301-10 800 61.2 94.3 0.8 1.8
YKS6302-10 900 68.7 94.5
YKS6303-10 1000 76.3 94.6
YKS6304-10 1120 85.3 94.7
YKS5601-12 315 500 27.0 92.3 0.73
YKS5602-12 355 30.4 92.5
YKS5603-12 400 34.1 92.7
YKS5604-12 450 38.3 92.9
YKS5605-12 500 42.4 93.2
YKS6301-12 560 46.7 93.5 0.74
YKS6302-12 630 52.5 93.7
YKS6303-12 710 59.0 93.9
YKS6304-12 800 66.2 94.3
