永磁伺服电机

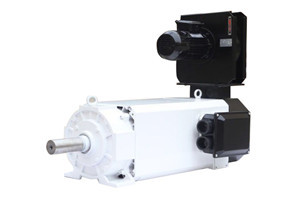

永磁伺服电机

< 返回

电动机是将电能转换成机械能的机电转换部件。永磁伺服电机是能被应用于运动控制系统中的电动机,它的输出参数,如位置、速度、加速度或转矩都是可控的。

  • 详细介绍

   一、性能特点

1.国际流行的方型结构,独特的通风冷却系统,高功率密度;

2.电机在基频以下恒转矩输出,结合控制系统,在0转速时,也可达到额定转矩输出;

3.使用低损耗硅钢片,在整个规定速度范围内都保持较高的效率水平;

4.精准的动平衡和低转动惯量更适合伺服系统的控制,达到快速响应;

5.由于采用无机座结构电机中心高降低•减少电机的安装空间;

6.永磁电机采用了定制的磁钢•使电机更加可靠;

7.可根据不同场合加装编码器,提高控制精度;

8.适用于永磁矢量控制的变频调速系统;



二、基本型式

电机中心高 (mm)

100、132、160、180、225、280

功率 (kW)

1. 5-500kW

电压 (V)

380V、660V、其它电压可选

基准频率(Hz)

50Hz、67Hz、75Hz、133Hz、200Hz、其它频率可选

转矩(N.m)

15-2400N.m

极数

4、6或 8

绝缘等级

F

热保护器

PTC、PTO或KTY按需 120°C

安装方式

B3 或 B35

工作制

SI (S2、S4、S6可选)

防护等级

IP54 (IP23相同机座功率可増加)

冷却方式

IC416 (IC06可选防护等级IP23)

环境温度

-15- + 20°C

定子材料

硅钢片叠压

端盖

铸铁

接线盒位置

非驱动端右侧,其它按需

接法

Y/A



三、型号说明

四、安装及外形尺寸



TJY100




型号 B L

TJY-100S

190

450

TJY-100M

230

490

TJY-100L

280

540

TJY-100P

370

630

TJY-100X

410

670

带*尺寸仅为B35安装时加工



TJY132





型号 B L

TJY-132S

280

620

TJY-132M

310

660

TJY-132L

340

690

TJY-132P

380

720

TJY-132X

420

790

带*尺寸仅为B35安装时加工



TJY180




型号 B L

TJY-180K

380

900

TJY-180S

430

950

TJY-180M

520

1040

TJY-180L

580

1100

TJY-180P

660

1900

TJY-180X

720

1960



TJY225




型号 B L

TJY-225K

540

1280

TJY-225S

600

1340

TJY-225M

660

1400

TJY-225L

720

1460

TJY-225P

790

1510

TJY-225X

840

1560
