对永磁同步电机磁场进行有限元计算时,采用矢量磁位进行求解.为了建立电机内部磁场的微分方程,确定求解区域和有限元求解的边界条件, 假设[ 7～9] :

　　1 )忽略电机端部效应, 电机磁场沿轴向均匀分布, 即电流密度矢量 J和矢量磁位 A只有轴向分量,J=Jz,   A=Az;

　　2 )铁芯冲片材料各向同性, 且磁化曲线是单值的, 即忽略磁滞效应;

　　3 )电机机壳外部和转轴磁场忽略不计, 即定子外表面圆周和转子内表面圆周为一零矢量位面;

　　4 )忽略铁芯的涡流效应;

　　5 )每块磁钢被均匀磁化.对稀土永磁材料来说,意味着磁化强度 M与工作点无关.另外,稀土永磁材料的内禀矫顽力 Hc很大,抗退磁能力强.

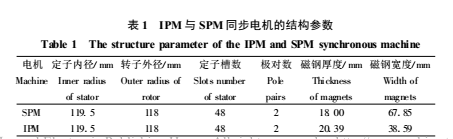

　　用于磁场分析计算的 SPM同步电机和 IPM同步电机的结构参数如表1.永磁体采用钕铁硼材料,其剩磁感应强度Br=1.07T，矫顽力Hc=827600A.m-1。
